RÉFRIGÉRATEUR ESSENTIEL B – PROBLÈME DE BRUIT DU VENTILATEUR

Modèle Essentiel B ERCV185-60i3
(code produit 8003337).

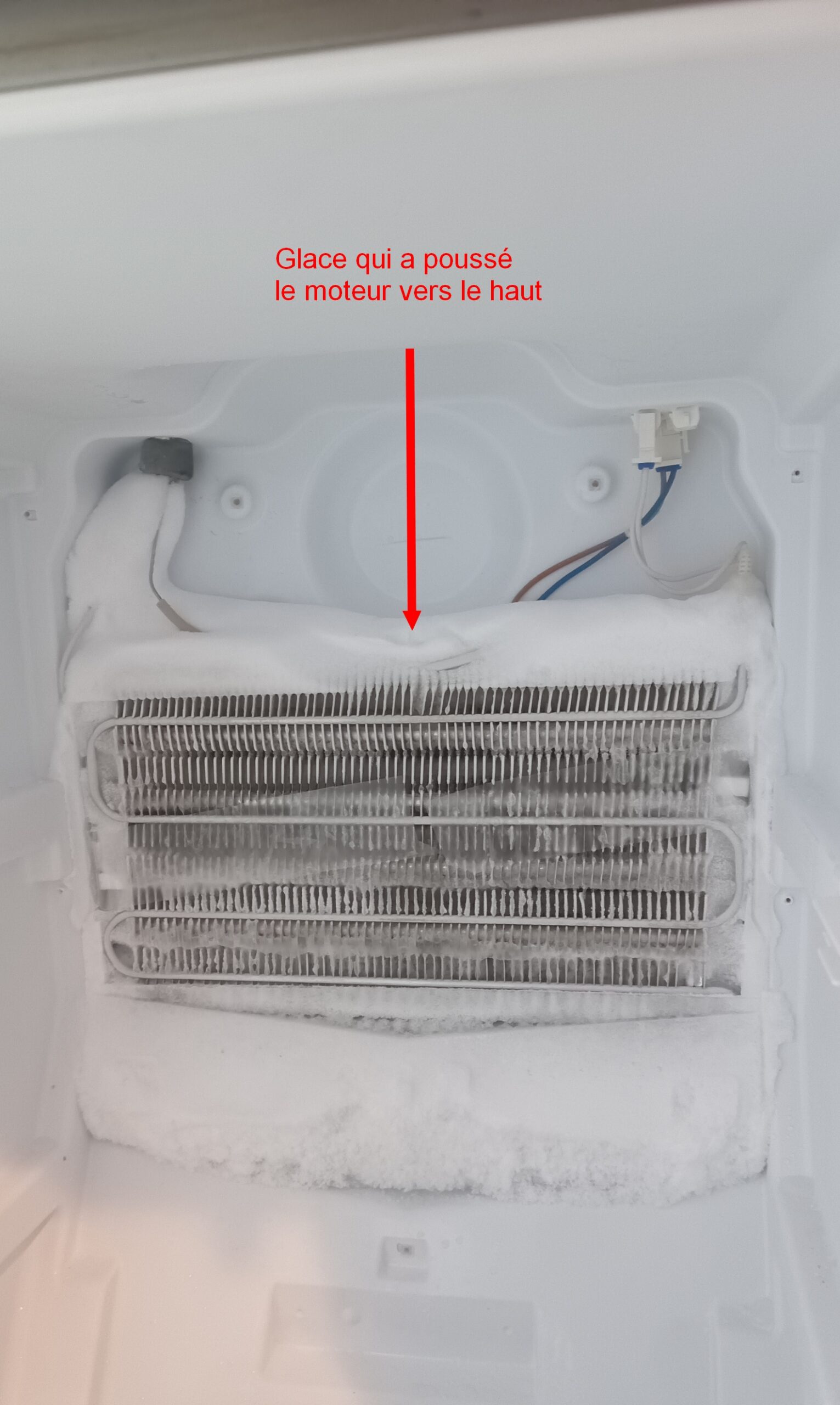

Le problème est souvent dû à un décalage du moteur du ventilateur du congélateur dans son support, décalage causé par la poussée de la glace sur le bas du moteur lorsque le dégivrage n’est pas correct.

Résolution du problème.

Démontage par l’intérieur du congélateur.

Arrêter et débrancher le réfrigérateur.

Retirer la plaque avant (placée devant le support de ventilateur)

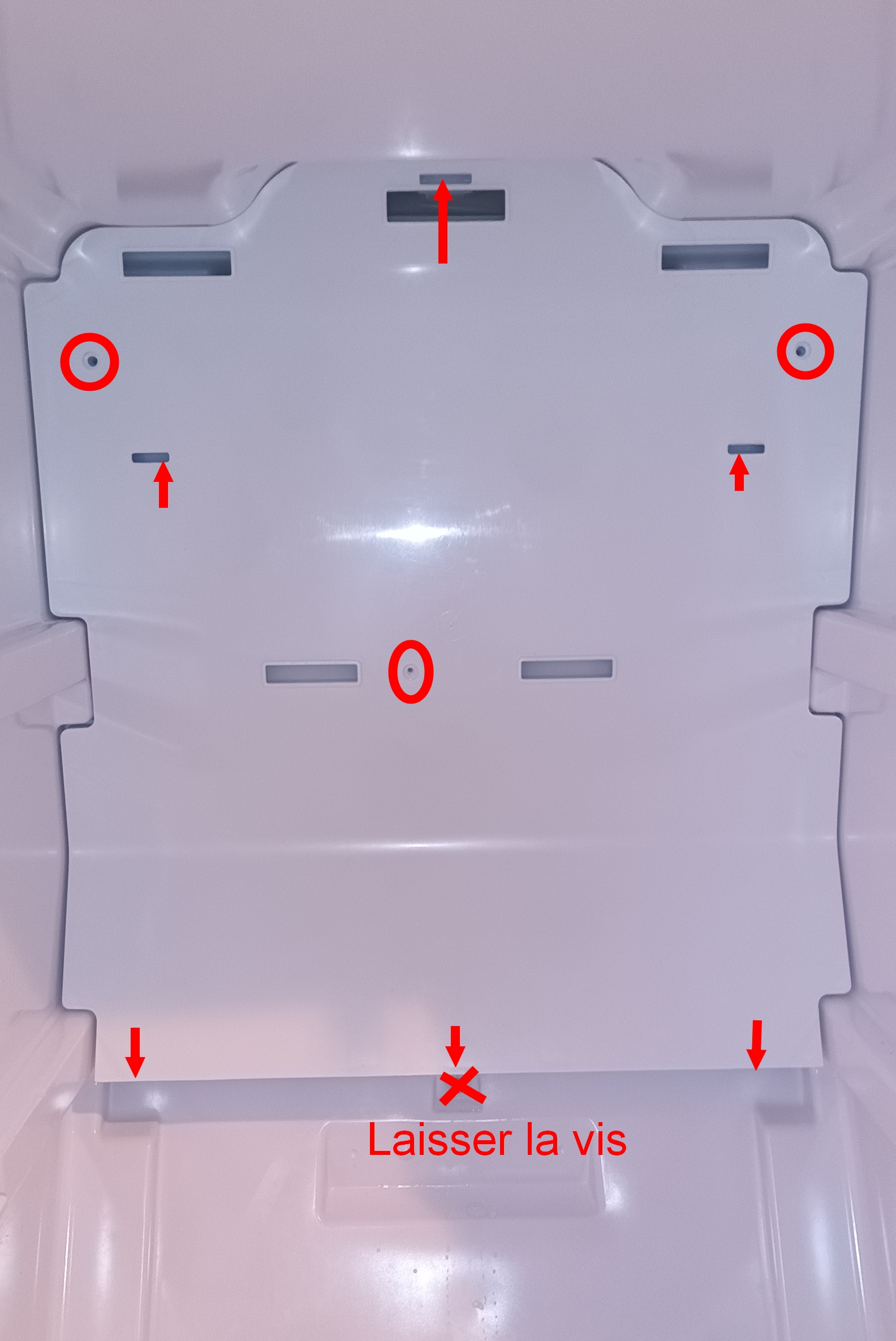

Démontage de la plaque avant : 3 vis et 4 crochets plastiques
(laisser la vis tout en bas, elle ne concerne pas cette plaque. Nous la retirerons ensuite)

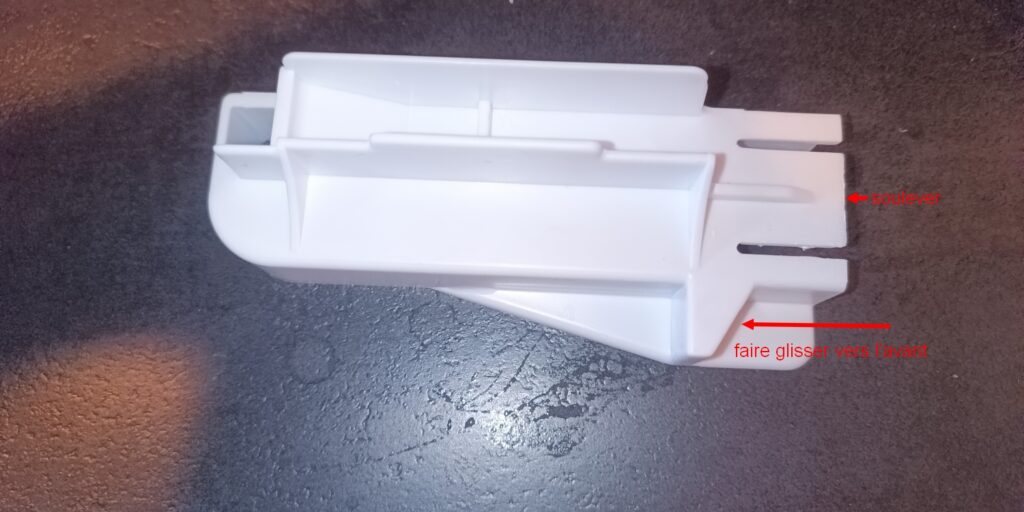

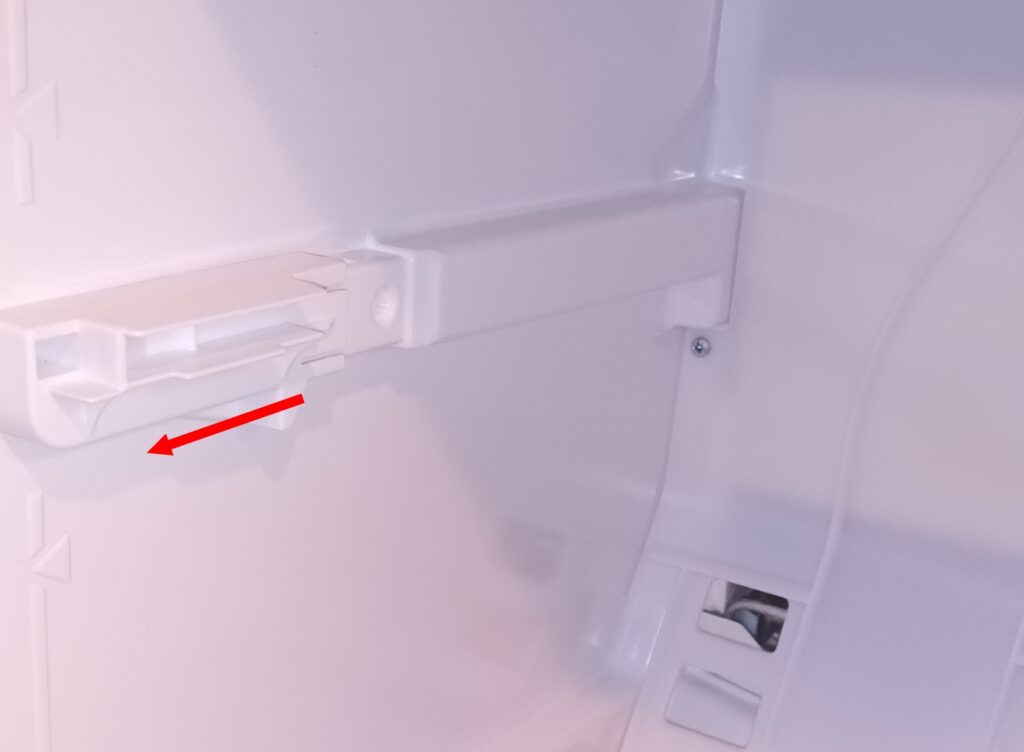

Pour pouvoir retirer la plaque il faut retirer le butoir en bout de rail des clayettes

Démontage de la plaque avant : 3 vis et 6 crochets plastiques

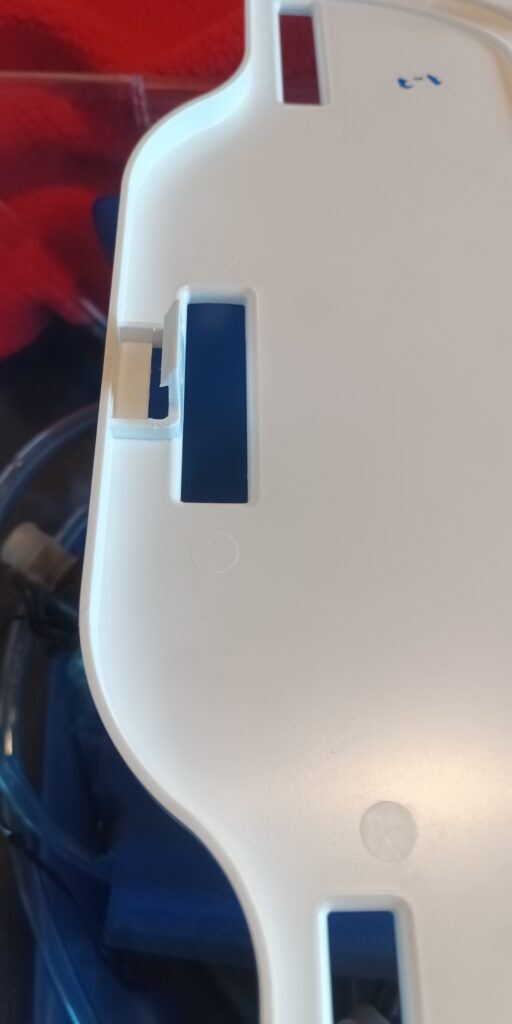

Vue du crochet du haut (coté arrière de la plaque)

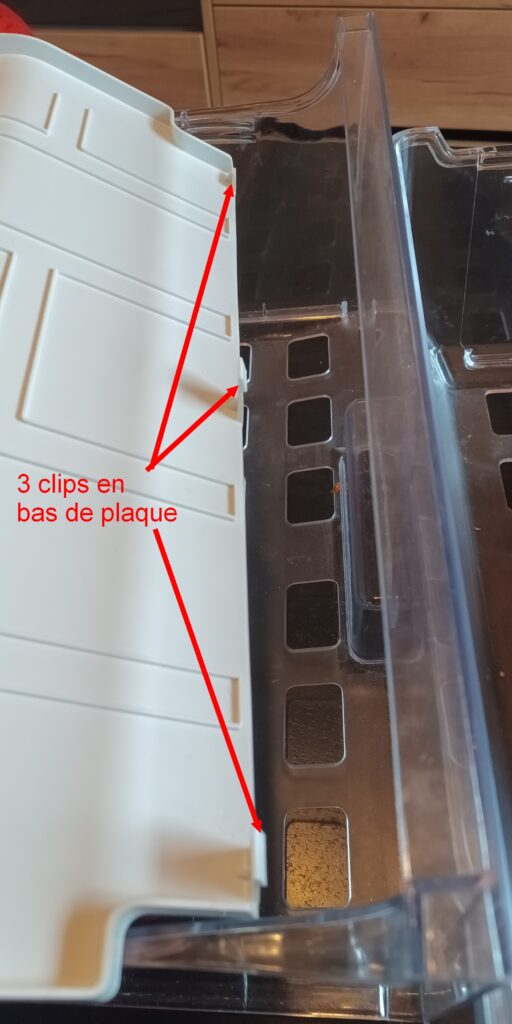

Vue des 3 crochets du bas (coté arrière de la plaque)

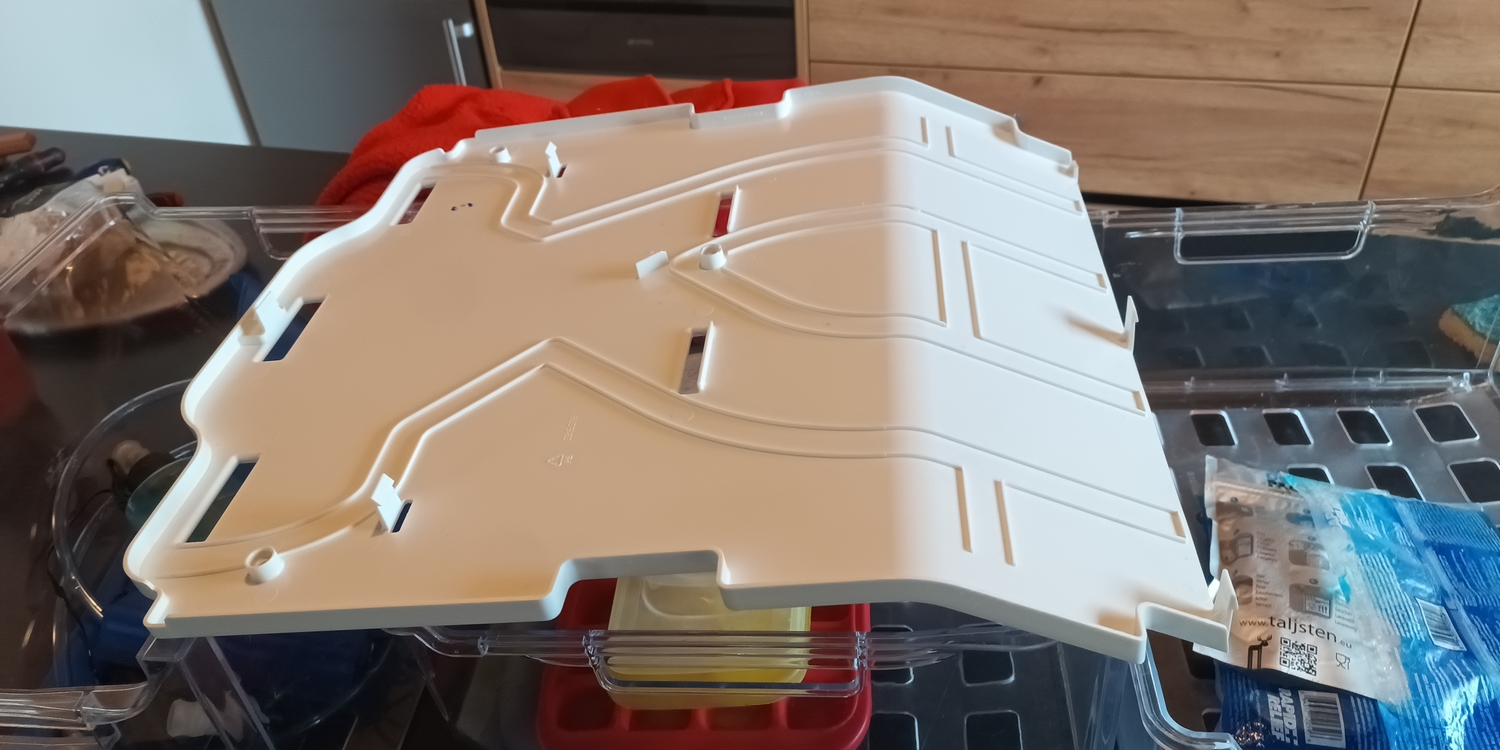

Plaque avant vue coté arrière.

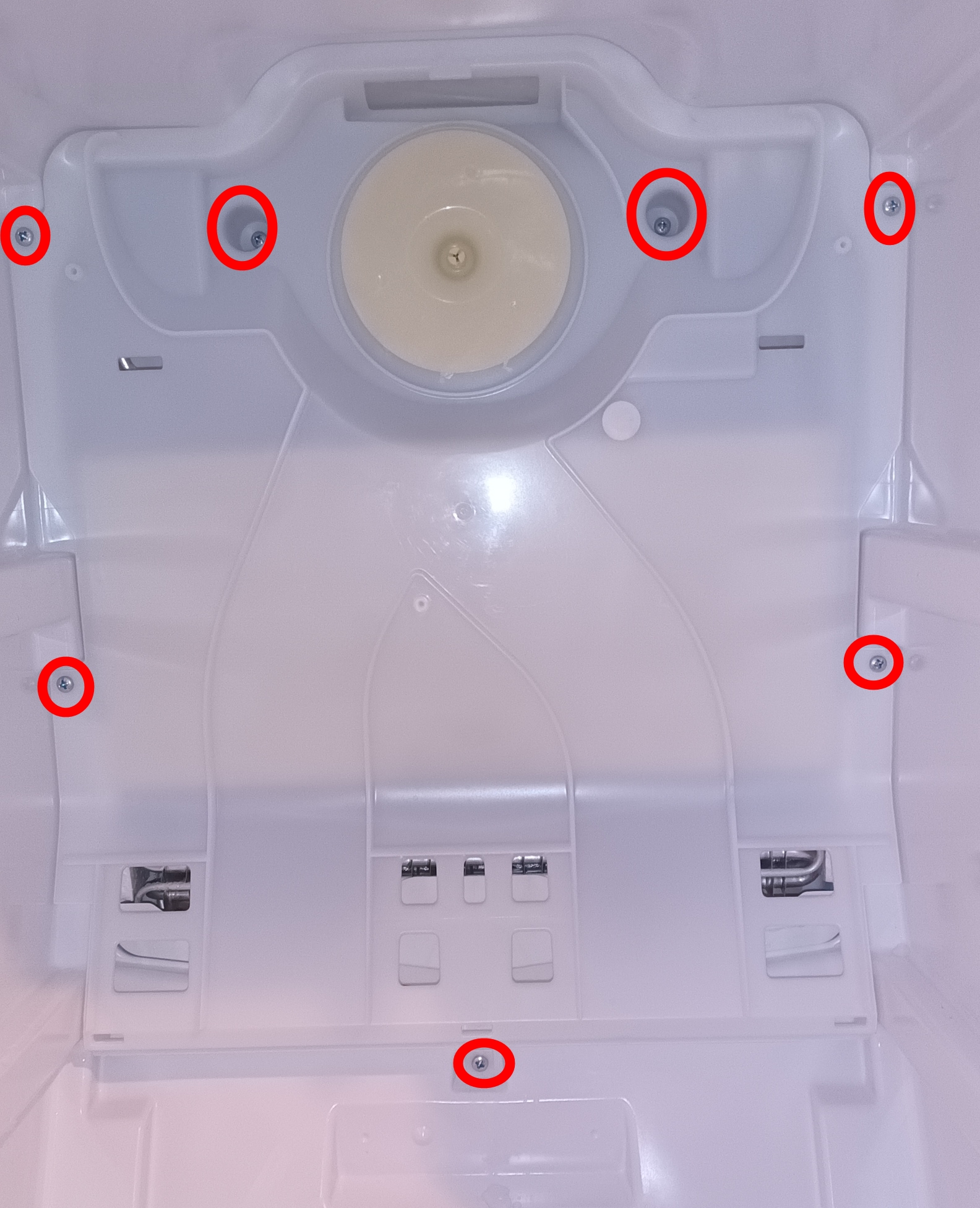

Lorsque la plaque supérieure est retirée on arrive sur la plaque support moteur :

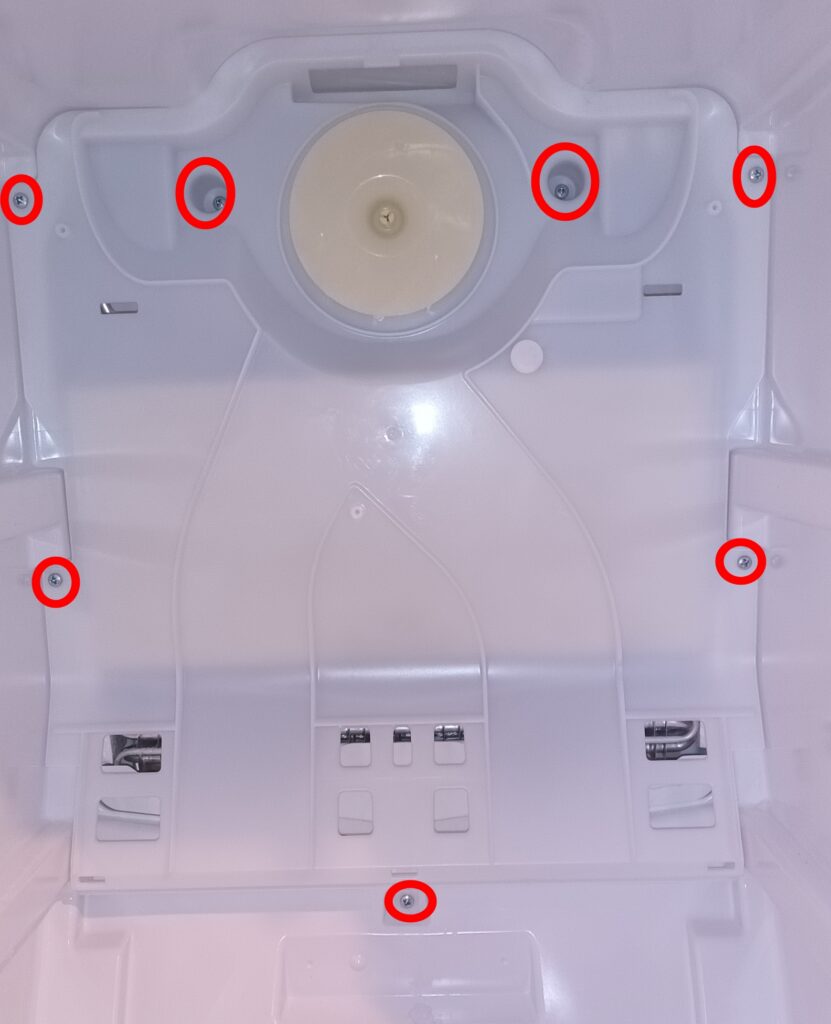

Déposer la plaque support moteur : 7 vis cruciformes

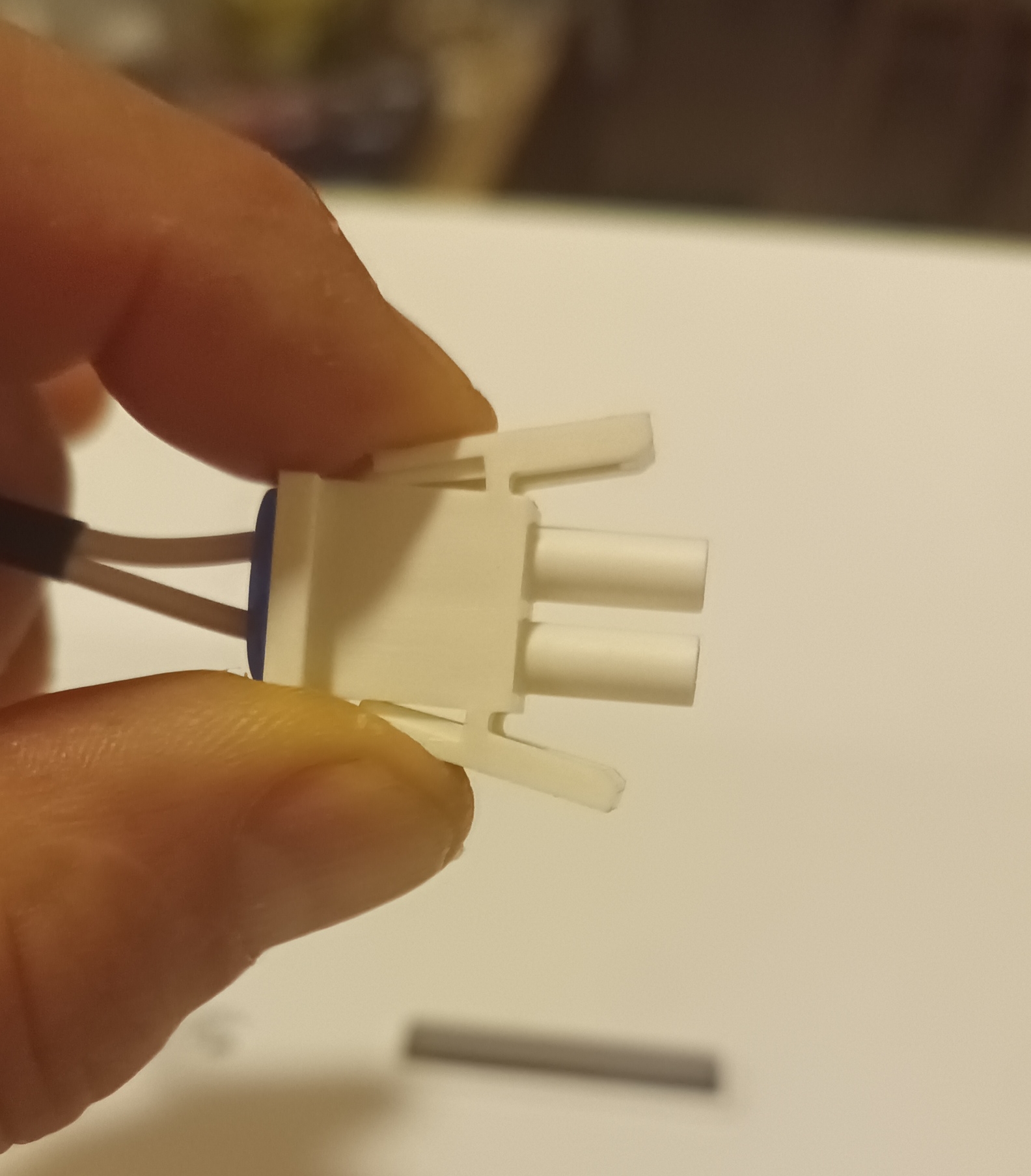

Débrancher l’alimentation du moteur en appuyant des deux cotés de la prise



Remettre le moteur en place

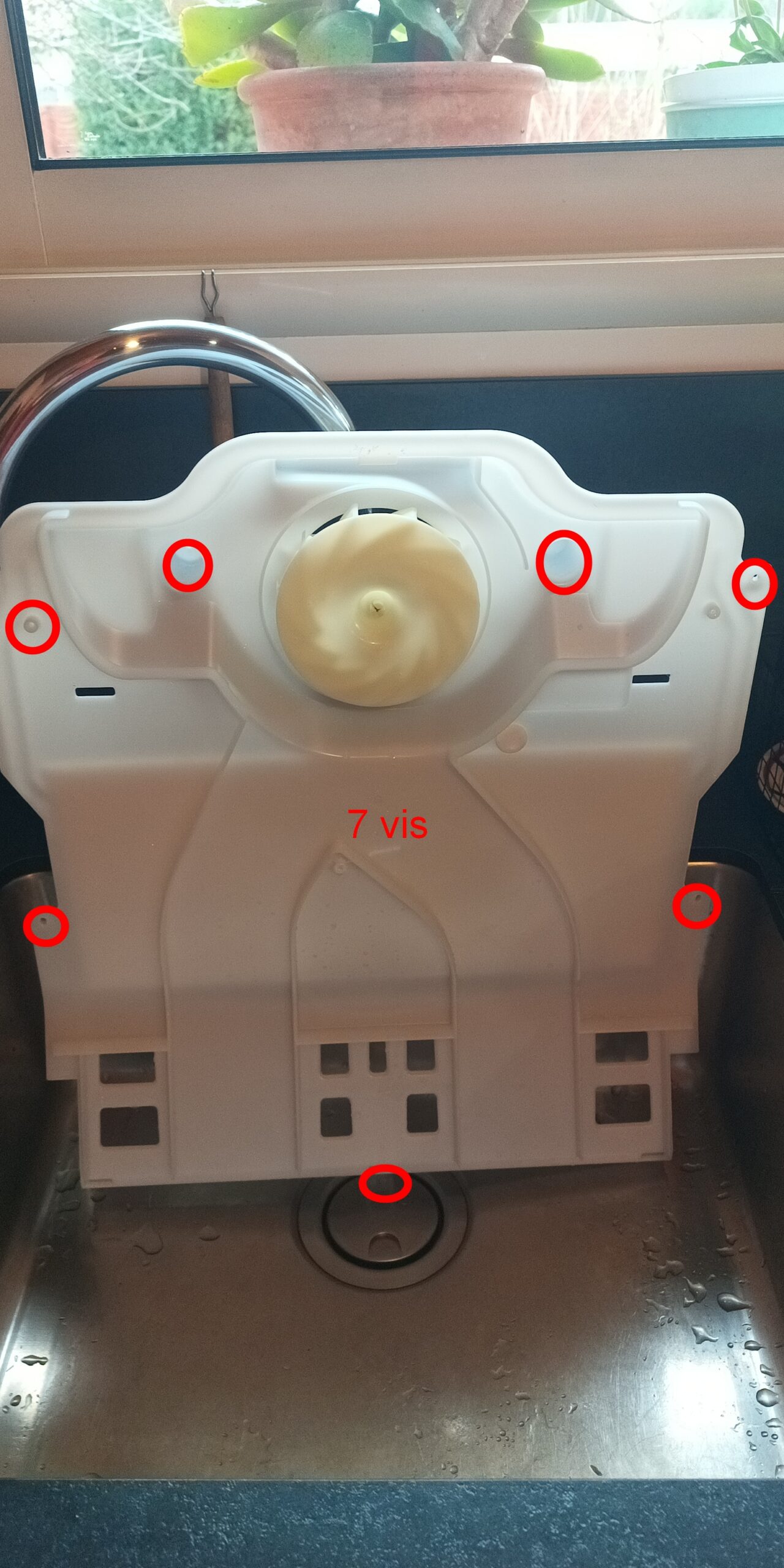

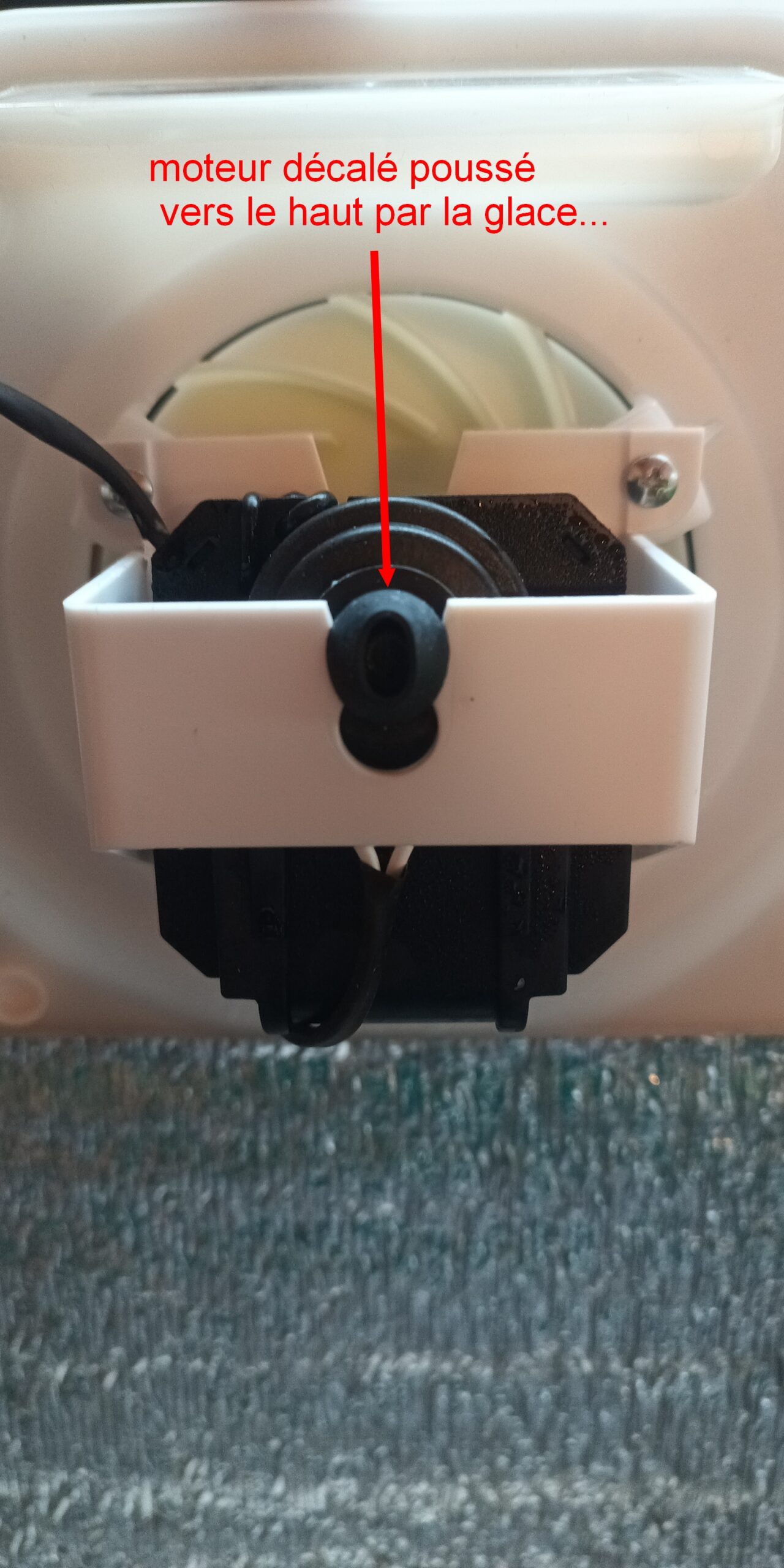

Arrière de la plaque support moteur avec moteur décalé

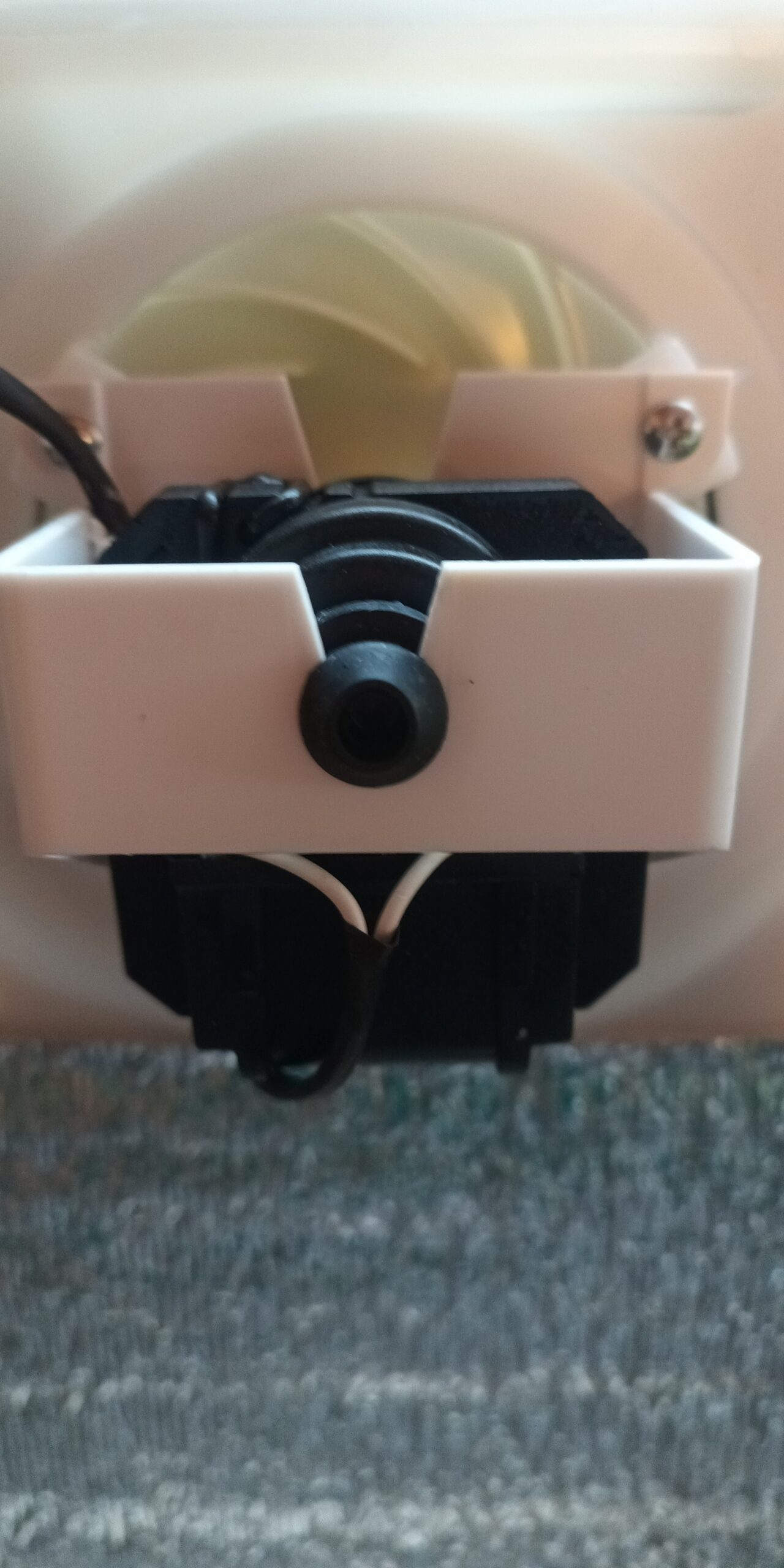

Arrière de la plaque support moteur avec moteur remis en place

Llaisser le temps au congélateur de se dégivrer… une bonne nuit  🙂

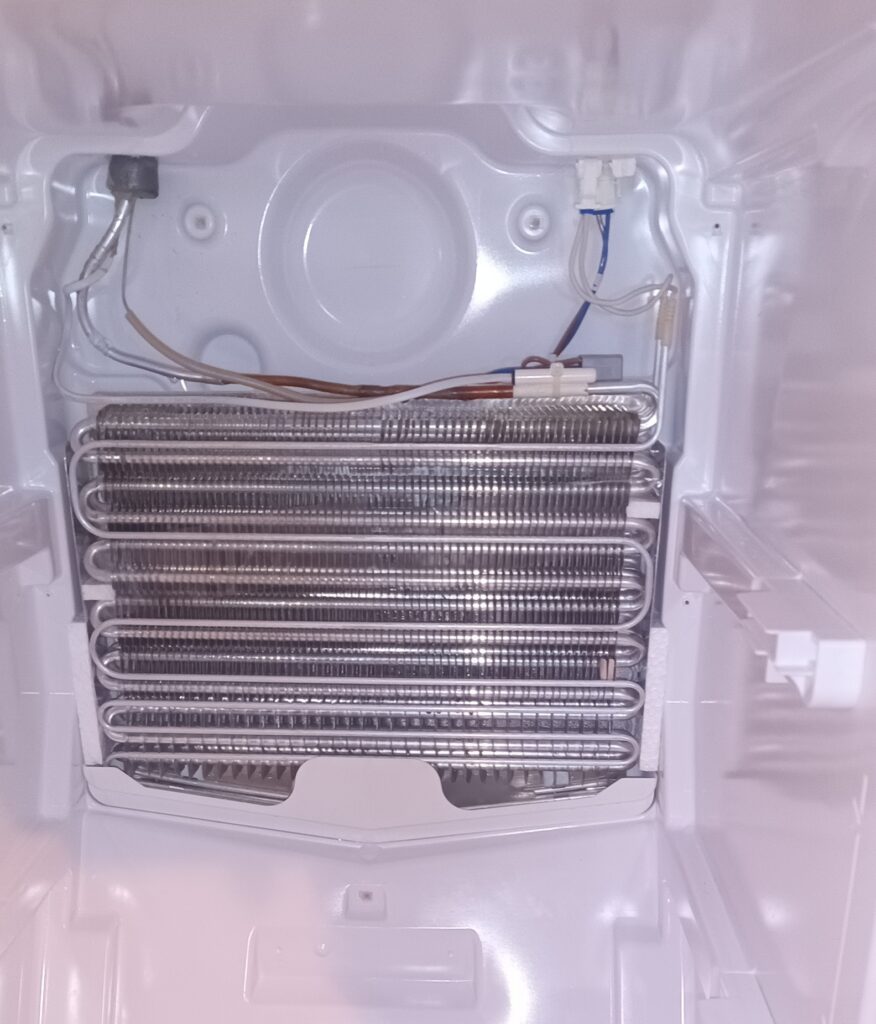

Fin du dégivrage

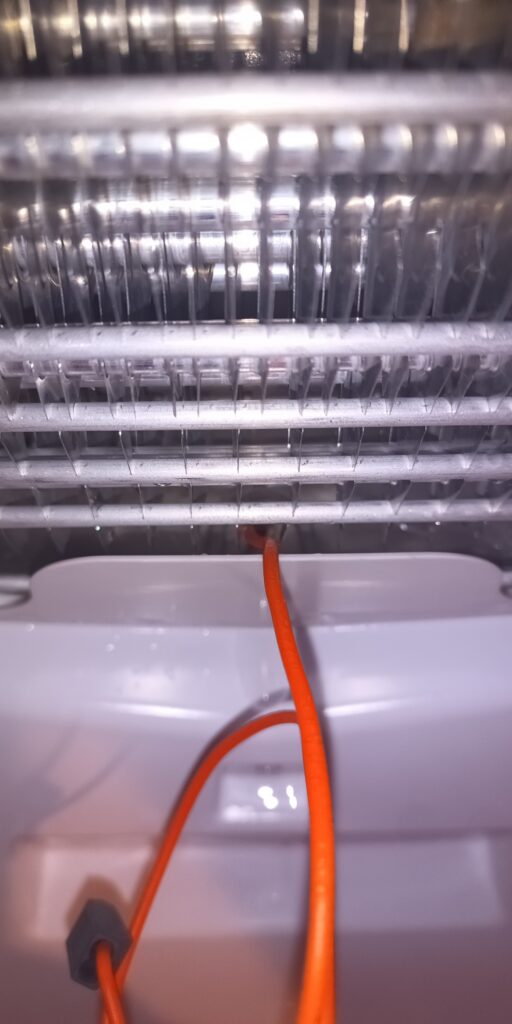

Profiter du démontage pour nettoyer le trou de vidange du condenseur. Dans mon cas il était bouché et surement à l’origine de mauvais dégivrage du congélateur.
J’ai utilisé un petit fil électrique rigide de 1,5 mm

Remonter la plaque support moteur sans oublier de rebrancher le connecteur d’alimentation du moteur. (7 vis)

Remonter la plaque avant : clipser les 6 crochets et visser les 3 vis

C’est terminé pour moi. Plus de bruit insupportable :).

N’hésitez pas à me faire part de vos commentaire au bas de cette page, ce serait sympa.

Si le moteur / ventilateur est en panne vous pouvez vous aider des lignes ci-dessous pour trouver les pièces.
La pièce que vous cherchez est le motoventilateur (l’ensemble moteur et son support).
Voici où vous pouvez acheter cette pièce avec la référence exacte :
1. Boutique officielle (Boulanger)
C’est l’option la plus sûre pour obtenir la pièce d’origine.
 * Référence de la pièce : Motoventilateur ESSENTIELB 9004758.
 * Prix constaté : Environ 49,60 €.
 * Où chercher : Sur le site Boulanger.com ou directement sur leur portail de pièces détachées boulanger.dpdo.fr.
2. Sites de pièces détachées spécialisés
Vous pouvez également trouver cette pièce (ou des modèles compatibles souvent moins chers) sur les sites suivants en utilisant la référence du frigo ERCV185-60i3 :
 * SOS Accessoire : Propose une large gamme de pièces pour ce modèle précis.
 * Spareka : Répertorie également des moteurs de ventilateur compatibles avec les marques Essentiel B et Beko.
 * Sogedis : Très utile pour consulter la « vue éclatée » de votre appareil et être sûr de l’emplacement de la pièce.
Conseils pour l’installation :
 * Débranchez impérativement le réfrigérateur avant toute manipulation.
 * Le connecteur de la pièce neuve doit être identique à celui visible sur votre photo (connecteur blanc à broches).
 * Si vous ne souhaitez changer que l’hélice (si le moteur tourne encore mais fait du bruit), elle est vendue séparément sous la référence 9002112 pour environ 9,25 €.
