POULIES ET ENGRENAGES

Noms des élèves du groupe ECRIRE TOUT EN MAJUSCULES Classe ou groupe

Vérifiez si vous avez bien tout le matériel :

S'il manque une des pièces, appelez le professeur dès le début du cours. A la fin, il sera trop tard...

Bon à savoir :

2 roues dentées qui s’engrainent constituent un engrenage
Sur la maquette qui va être utilisée, l’entrée de l’engrenage est toujours le pignon ou la roue dentée située sur la gauche

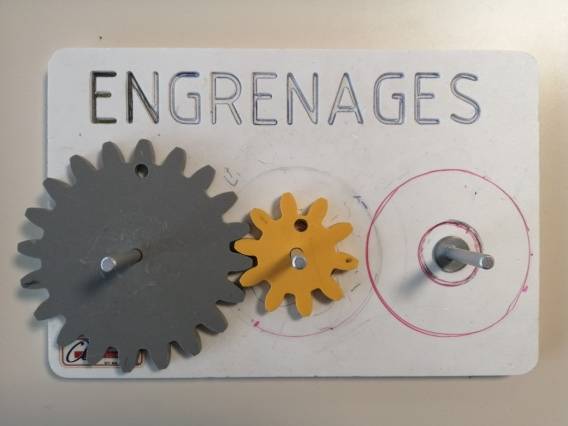

Montage 1 : ( /5 points)

Assembler les roues dentées comme sur l’image

1 - Les 2 roues dentées tournent-elles dans le même sens ? /1

2 - Compléter le tableau suivant :

Nombre de tour de la petite roue dentées	Nombre de tour de la grande roue dentées
1 tour	/1
2 tours	/1
/2	5

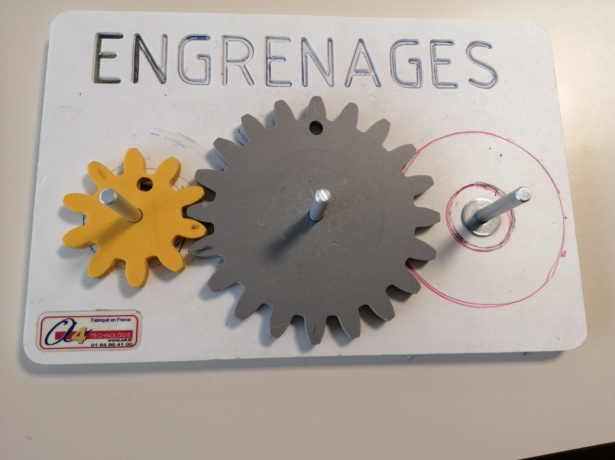

Montage 2 : ( /5 points)

1 - En observant le montage ci-contre, pensez-vous que les roues tournent dans le même sens ? /1

2 - Quel sera le nombre de tours de la petite roue dentée si la grande roue fait 4 tours ? /1

3 - Quel est le nombre de dents de chaque roue dentée ?

Petite roue dentée : /1

Grande roue dentée : /1

4 - Pensez-vous que l'on peut déduire une relation entre le nombre de dents et le nombre de tours effectués par chaque roue dentée ?

/1, je pense qu'il y a une relation entre le nombre de dents et le nombre de tours effectués par chaque roue dentée

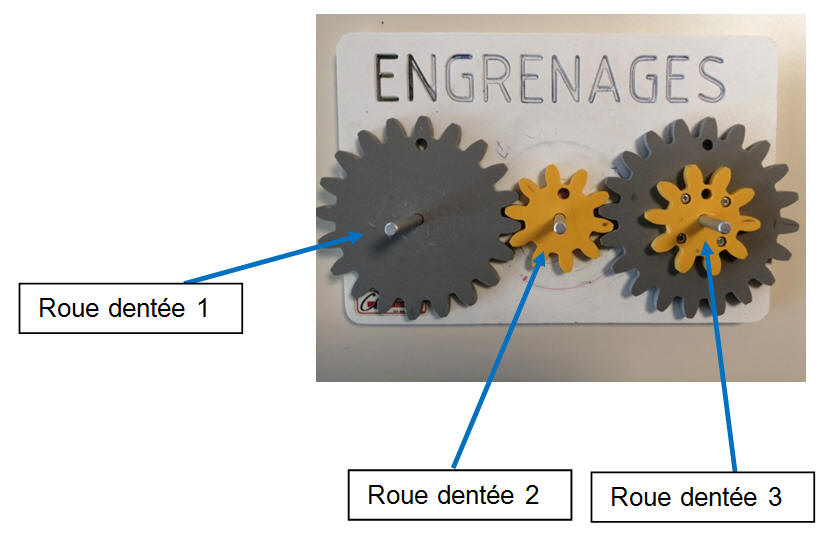

Montage 3 : ( /6 points)

1 - Assembler les roues dentées comme sur l’image

2 - Quelle roue dentée tourne dans le même que la roue dentée 3 ? /2

3 - Compléter la phrase suivante :

Un tour de la roue dentée 1 correspond à /2 de la roue dentée 2 et correspond à /2 de la roue dentée 3.

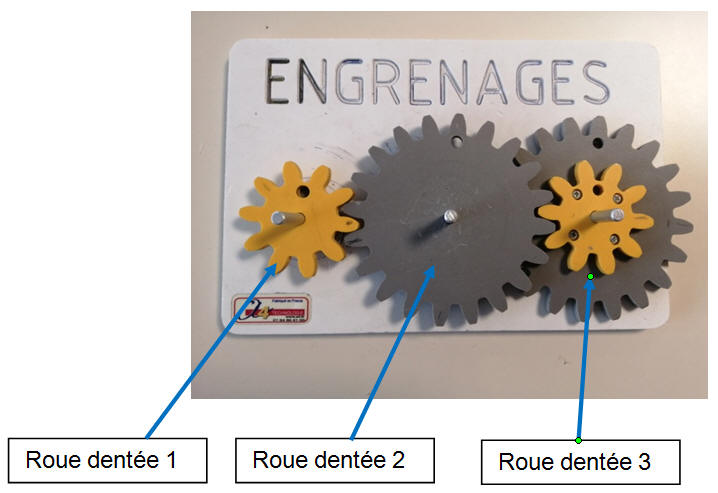

Montage 4 : ( /7 points)

Comment faire pour pouvoir assembler les roues dentées comme sur l’image.

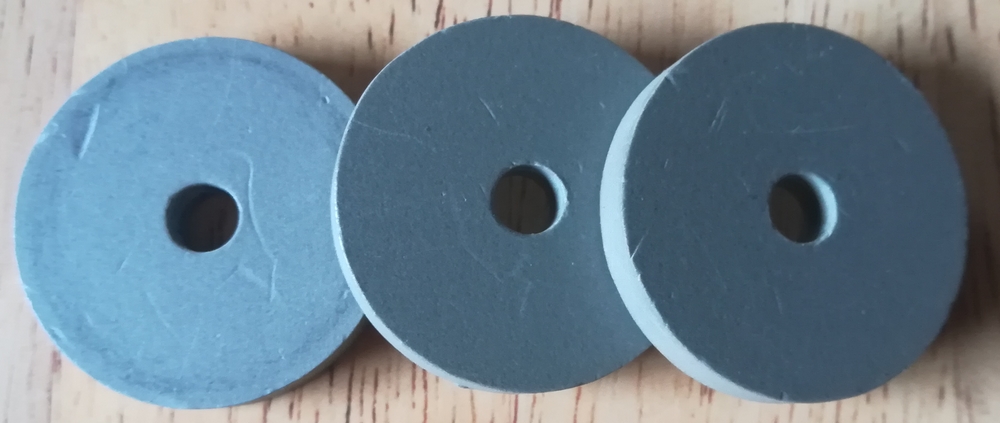

1 - Quel nom peut-on donner à l’élément permettant de réaliser la solution ?

Les éléments ci-contre s'appellent /2

2 - Quelle roue tourne dans le même sens que la roue 1 ?

/1 tourne dans le même sens que la roue 1.

3 - Compléter la phrase suivante :

Deux tours de la roue dentée 1 correspondent à /2 de la roue dentée 2 et correspond à /2 de la roue dentée 3.

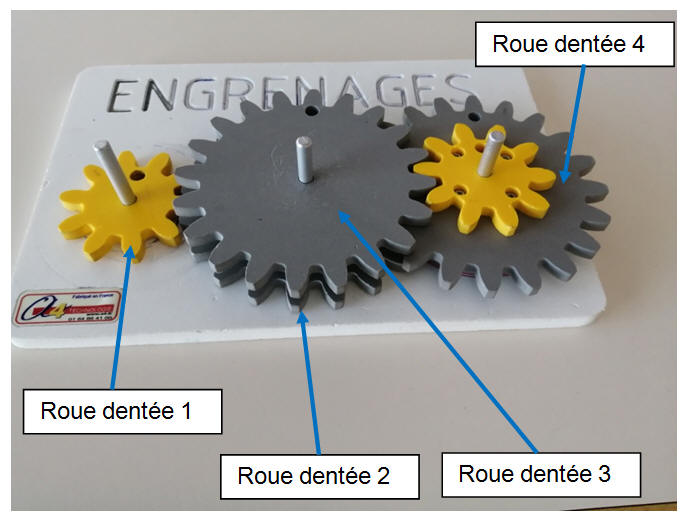

Montage 5 : ( /10 points)

1 - Assembler les roues dentées comme sur l’image

2 - Sens de rotation :

Quelles sont les roues dentées qui tournent dans le même sens que la roue dentée 1 ?	La roue dentée 2 ?	/1
	La roue dentée 3 ?	/1
	La roue dentée 4 ?	/2

3 - Compléter la phrase suivante :

Pour 8 tours de la roue dentée 1,
      la roue dentée 2 effectue /2
      la roue dentée 3 effectue /2
      la roue dentée 4 effectue /2

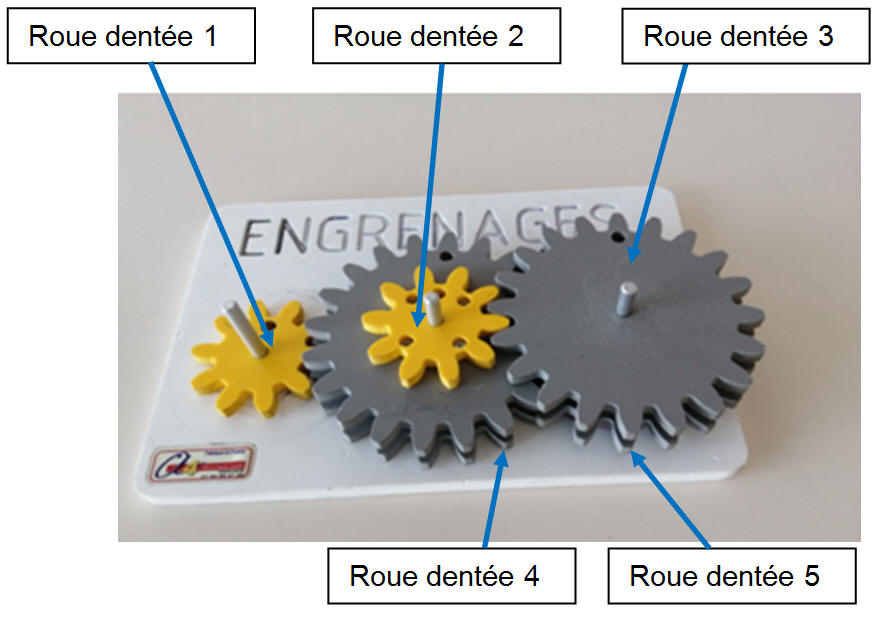

Montage 6 : ( /13 points)

1 - Assembler les roues dentées comme sur l’image

2 - Sens de rotation :

Quelles sont les roues dentées qui tournent dans le même sens que la roue dentée 1 ?	La roue dentée 2 ?	/1
	La roue dentée 3 ?	/1
	La roue dentée 4 ?	/1
	La roue dentée 5 ?	/1

3 - Nombre de tours

Compléter le tableau suivant	Nombre de tours
La roue dentée 1 fait	/4
La roue dentée 2 fait	/3
La roue dentée 3 fait	1 tour
La roue dentée 4 fait	/2

En conclusion : (En réfléchissant sur l’ensemble des expériences réalisées)

Un engrenage est un mécanisme élémentaire composé de deux roues dentées mobiles (qui bougent). L’une des roues entraîne l’autre par l’action des dents successivement en contact. La roue qui a le plus petit nombre de dents est appelée «pignon». Une combinaison de plusieurs engrenages est appelée un train d’engrenages.

En associant une grande roue dentée à une plus petite que se passe t-il ?

En associant une petite roue dentée à une plus grande que se passe t-il ?

Donnez 2 exemples dans lesquels on pourrait trouver des engrenages

LES POULIES ( /4 points)

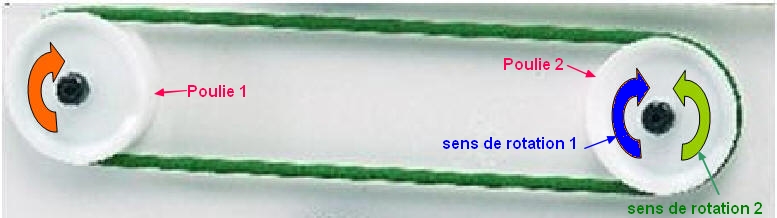

Sur l’image ci-contre:

La poulie 1 tourne dans le sens de la flèche orange.

Indiquez le sens de rotation de la poulie 2 :

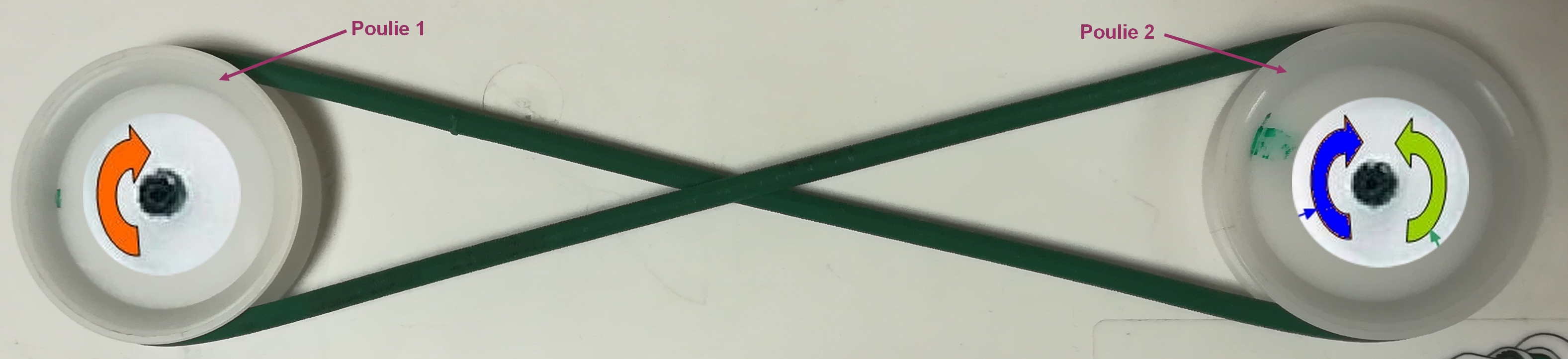

Sur l’image ci-contre:

La poulie 1 tourne dans le sens de la flèche orange.

Indiquez le sens de rotation de la poulie 2 :

Avez-vous bien indiqué vos noms en MAJUSCULES ET SANS ACCENTS ? Et votre groupe ?

Alors, vous pouvez envoyer votre travail.

une seule fois
