Représentation d’un objet technique
Représentation fonctionnelle

Rechercher et décrire plusieurs solutions techniques pour répondre à une fonction donnée. Niveau 2.
Choisir et réaliser une solution technique. Niveau 3.
Indiquer la nature des énergies utilisées pour le fonctionnement de l’objet technique. Niveau 2.
Mettre en place et interpréter un essai pour mettre en évidence une propriété électrique. Niveau 2.



Noms des élèves du groupe     Classe ou groupe

ATTENTION : la sauvegarde totale de la page se fait une seule fois, lorsque tous les champs sont bien remplis.

Si vous sauvegardez une page vide sur une page déjà sauvegardée, toutes les données seront écrasées et vous vous retrouverez avec une fiche de synthèse vide...





A l'aide de la maquette de l'éolienne et de l'animation téléchargeable ici .

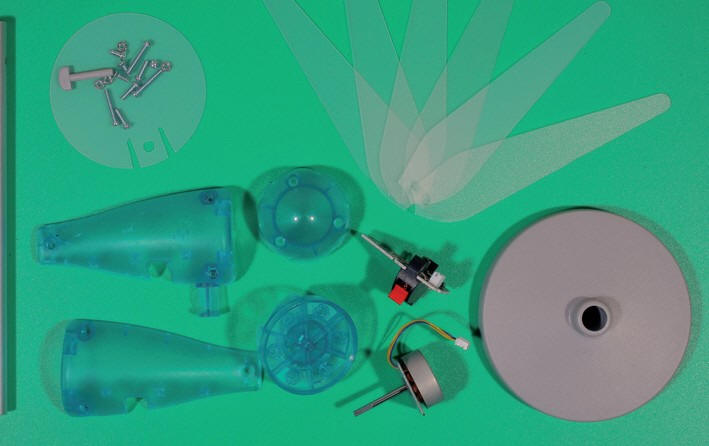

1- NOMENCLATURE




17 01 Vis (blocage du mat) Acier zingué  Maintien du mat
16 03 Vis (assemblages du cône d'hélice) Acier zingué Maintien du cône
15 01 Tenon Plastique (PS) injecté Maintien mât sur socle
14 03 Vis (assemblage du socle) Acier zingué Maintien assemblage socle
13 06 Ecrous Acier zingué Maintien assemblage flancs
12 03 Vis (assemblage des flancs) Acier zingué Maintien assemblage flancs
11 01 Poids Acier Permet la stabilité du socle
10 01 Socle Plastique (PS) injecté Maintien de l'éolienne
09 01 Mât Tube aluminium Maintien de l'éolienne
08 01 Module régulateur Circuit électronique Régule le courant électrique
07 01 Alternateur Métal Produit le courant électrique
06 01 Empennage Plastique (polypropylène) Oriente l'éolienne dans le vent
05 01 Flanc gauche Plastique (PS) injecté Maintien alternateur et module
04 01 Flanc droit Plastique (PS) injecté Maintien alternateur et module
03 01 Support des pâles Plastique (PS) injecté Maintien des pales d'hélice
02 06 Pales Plastique (PS) injecté Capte le vent
01 01 Cône d'hélice Plastique (PS) injecté Maintien des pales d'hélice
Repère Nombre Désignation Matériau - Fonction

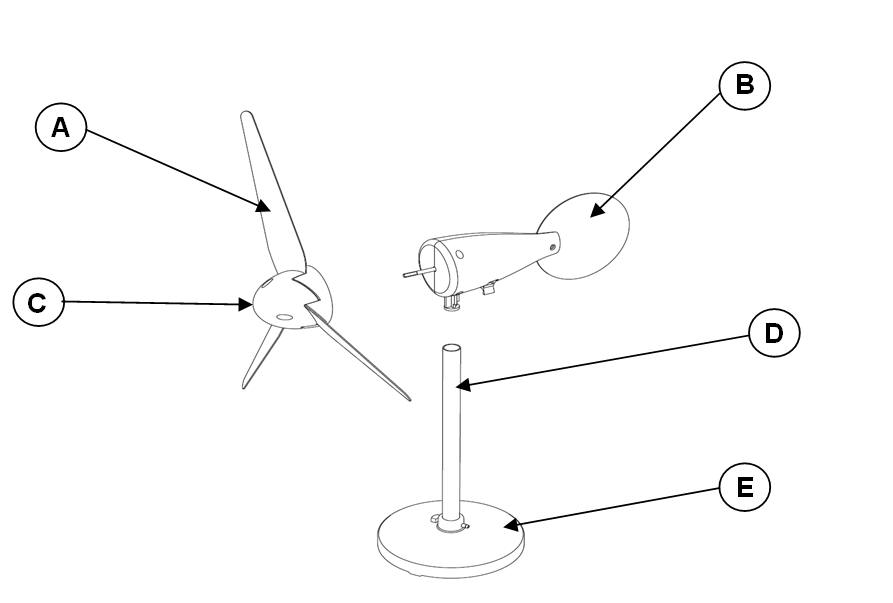

1.1 - Placez les numéros qui correspondent aux lettres des différents éléments de l'éolienne.

LETTRE SUR LE DESSIN A B C D E
REPERE DANS LE TABLEAU



1.2 - En observant le tableau précédent, donnez une définition d'une « nomenclature »
(Vous pouvez vous aider d’Internet mais sans utiliser le copier/coller ):









2 - CONSTITUTION D'UNE MINI EOLIENNE



Problème posé :    Quelles sont les fonctions de l’alternateur et du régulateur présents dans une éolienne ?



Matériel nécessaire



NOM DESSIN IMAGE SYMBOLE

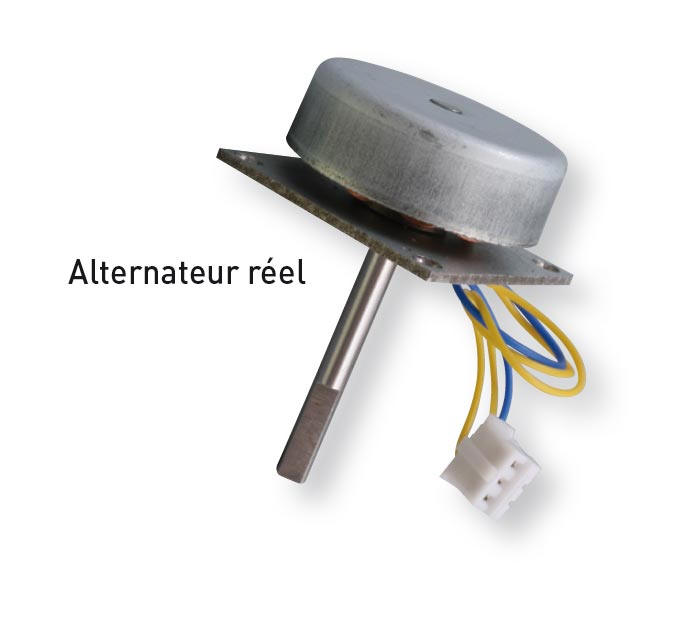

ALTERNATEUR
DEL
CARTE REGULATEUR



2 - Travail à faire : Tester l’alternateur

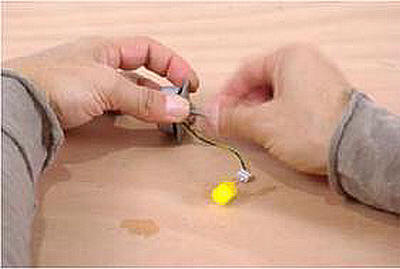

Les 3 fils qui sortent de l’alternateur sont reliés à une fiche dans laquelle on peut enficher les broches de la DEL.

Cela permet de vérifier qu’un courant est produit lorsque l’on fait tourner l’axe de l’alternateur à la main.

Vous allez tester toutes les combinaisons possibles de branchement de la DEL sur cette prise. (La DEL doit être testée dans les deux sens...).

Pour chaque possibilité, vous dessinerez le schéma correspondant sur un logiciel de dessin. Les images créés seront de dimensions 200 * 120 pixels.

Vous téléchargerez ensuite tous vos fichiers créés dans le tableau ci-dessous et vous indiquerez dans chaque cas si la DEL s'allume ou reste éteinte.



2.1 - Représenter dans le tableau, pour chaque cas, un schéma des différentes possibilités de connexion de la DEL à l’alternateur.

Faire les schémas avec un logiciel de votre choix (Photofiltre, Paint, Crocophys, etc. ) , puis sauvegarder au format image .jpg

Vous pouvez partir du schéma proposé ci-dessous et y apporter les modifications désirées....

Les images seront de dimensions 200 * 120 px  maximum. (dans Photofiltre --> Image --> Taille de l'image)



Téléchargez ensuite toutes les images créées vers le site et copiez/collez bien les noms des images dans la colonne 2.1 du tableau ci-dessous.

Cas Espace téléchargement des images réalisées pour chaque cas possible 2.1) SCHEMAS POSSIBLES 2.2) Cocher le tableau en fonction de l’état de la DEL
Cas n°1 Exemple de schéma à réaliser        -->

Cas n°2 Plateforme de téléchargement :

 Copier/coller le nom de l'image ici



Le nom commence par img_....... et se termine pas .gif ou .jpg
Cas n°3 Copier/coller le nom de l'image ici


Le nom commence par img_....... et se termine pas .gif ou .jpg
Cas n°4 Copier/coller le nom de l'image ici


Le nom commence par img_....... et se termine pas .gif ou .jpg
Cas n°5 Copier/coller le nom de l'image ici


Le nom commence par img_....... et se termine pas .gif ou .jpg
Cas n°6 Copier/coller le nom de l'image ici


Le nom commence par img_....... et se termine pas .gif ou .jpg



2.3)  Quel constat fait-on sur l’état de la diode?



2.4) La diode est-elle un composant polarisé et si oui, quel est le nom de chacune de ses bornes ?

2.5) Quelle interprétation peut-on faire sur le sens du courant ?

2.6) La DEL s’éclaire-t-elle de façon continu ou en scintillant ? Que penser du courant est-il régulier ou pas ?

2.7) Quelle est la fonction de l’alternateur ?

2.8) Le courant produit est-il continu ou alternatif ?









3 - Travail à faire : Tester le module régulateur

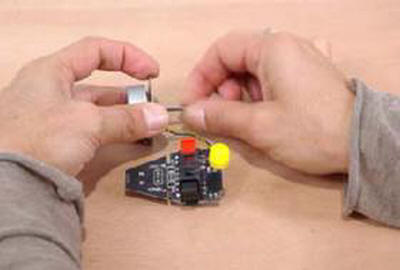

Connecter l’alternateur sur le module régulateur (la connectique est prévue pour cela).







Exemple de schéma



3.1) Combien y a-t-il de possibilités de connecter la diode ?

Nous avons de connecter la DEL.



 3.2) Représenter un schéma pour les différentes possibilités de connexion de la DEL.

Faire les schémas avec un logiciel de votre choix (Photofiltre, Paint, Crocophys, etc. ) , puis sauvegarder au format image .jpg

Les images seront de dimensions 200 * 120 px  maximum

Téléchargez ensuite les images vers le site (comme ci-dessus) et copiez/collez les noms des images dans le tableau ci-dessous.

Schéma 1° possibilité Schéma 2° possibilité Schéma 3° possibilité (si nécessaire... ;) )
Copier/coller le nom de l'image ici

Le nom commence par img_....... et se termine pas .gif ou .jpg

 Copier/coller le nom de l'image ici

Le nom commence par img_....... et se termine pas .gif ou .jpg

3.3a) Etat de la DEL pour ce montage ?

3.3b) Etat de la DEL pour ce montage ?

3.3c) Etat de la DEL pour ce montage ?



3.4) A partir du tableau quelle conclusion tirer sur la polarisation de la diode et le sens du courant ?



3.5) La DEL s’éclaire-t-elle de façon continu ou en scintillant ? Que penser du courant ? Est-il régulier ou pas ?

3.6) Quelle est la fonction du régulateur ?



Fin
