Tu vas transformer le cahier des charges ci-dessus en organigramme pour faciliter la programmation.

Utilises le site en ligne : https://www.draw.io/

Dans la fenêtre "Enregistrer sous..." qui s'ouvre donne un nom à ton fichier sélectionne "Périphérique".

L'organigramme sera sauvé dans le dossier "téléchargement"

Attention :

1 - Utiliser une seule page, vous pouvez faire 2 colonnes comme dans l'exemple ci-dessous.

2 - Faire Fichier --> Enregistrer régulièrement

3 - Imprimer une fiche par élève (Fichier --> Imprimer) avant de quitter. (a fiche sera à ranger dans le classeur)

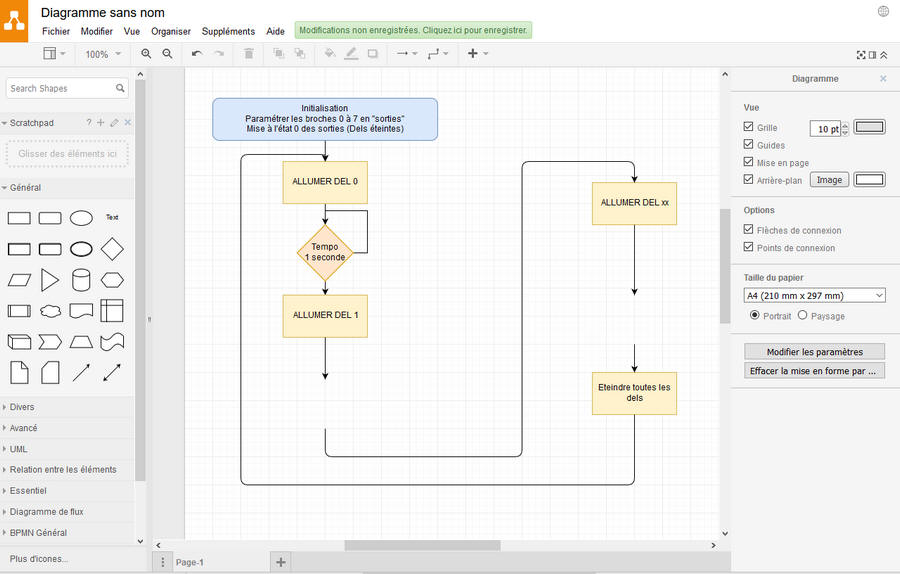

Copie d'écran d'un exemple d'un organigramme (à compléter...)

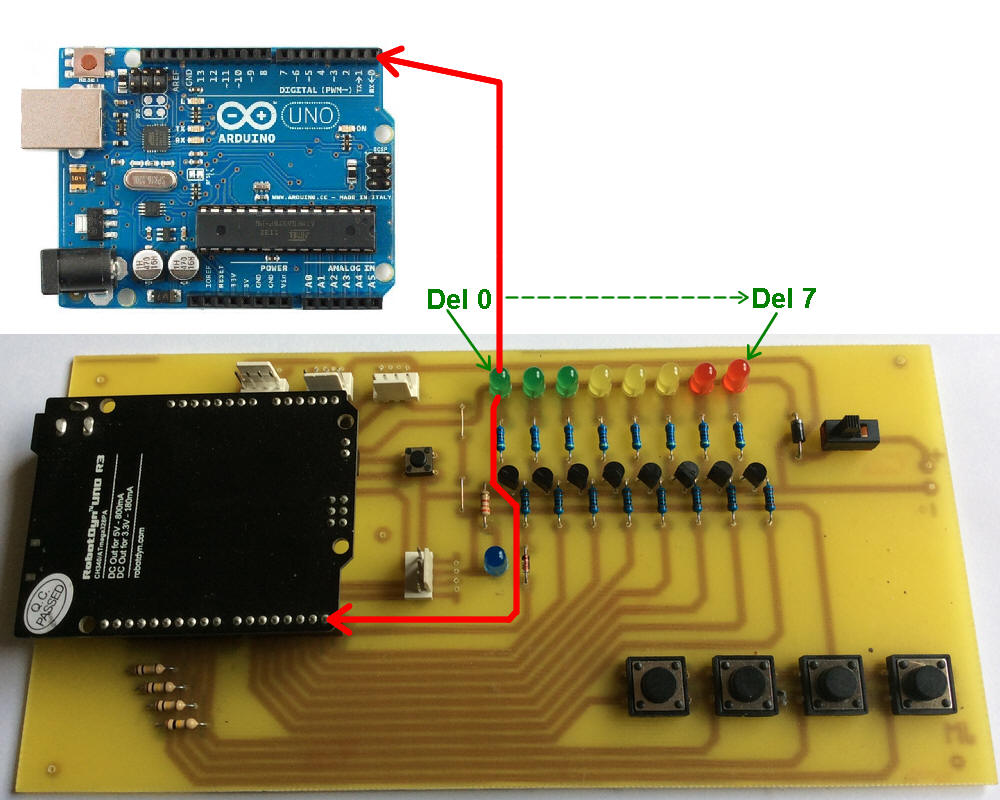

4 - Le programme pour Arduino Uno

(Attention, le programme ci-dessous est à compléter... utilisez la commande copier/coller pour éviter les erreurs de saisie)

// --- Programme Arduino ---  //**************** FONCTION SETUP = Code d'initialisation ***************************  // La fonction setup() est exécutée en premier et 1 seule fois, au démarrage du programme   void setup() { // debut de la fonction setup()   // --- ici instructions à exécuter au démarrage A COMPLETER --- --- pinMode(0, OUTPUT); //met la broche 0 en sortie pinMode(1, OUTPUT); //met la broche 1 en sortie pinMode(2, OUTPUT); //met la broche 2 en sortie // partie à compléter   digitalWrite(0, LOW); // met la broche au niveau bas (0V) – éteint la LED 0 digitalWrite(1, LOW); // met la broche au niveau bas (0V) – éteint la LED 1 digitalWrite(2, LOW); // met la broche au niveau bas (0V) – éteint la LED 2 // partie à compléter } // fin de la fonction setup() // ********************************************************************************   //*************** FONCTION LOOP = Boucle sans fin = coeur du programme ************* // la fonction loop() s'exécute sans fin en boucle aussi longtemps que l'Arduino est sous tension   void loop() { // debut de la fonction loop()   // --- ici instructions à exécuter par le programme principal A COMPLETER ---   digitalWrite(0, HIGH); // met la broche au niveau haut (5V) – allume la LED0 delay(1000); // pause de 1000 millisecondes (ms) digitalWrite(1, HIGH); // met la broche au niveau haut (5V) – allume la LED1 delay(1000); // pause de 1000 millisecondes (ms)  digitalWrite(2, HIGH); // met la broche au niveau haut (5V) – allume la LED2 delay(1000); // pause de 1000 millisecondes (ms) // partie à compléter  digitalWrite(0, LOW); // met la broche au niveau bas (0V) – éteint la LED0 delay(1000); // pause de 1000 millisecondes (ms) digitalWrite(1, LOW); // met la broche au niveau bas (0V) – éteint la LED1 delay(1000); // pause de 1000 millisecondes (ms) digitalWrite(2, LOW); // met la broche au niveau bas (0V) – éteint la LED2 delay(1000); // pause de 1000 millisecondes (ms)   // partie à compléter delay(1000); // pause de 1000ms   } // fin de la fonction loop() et retour vers le début de la boucle // ******************************************************************************** // --- Fin programme ---

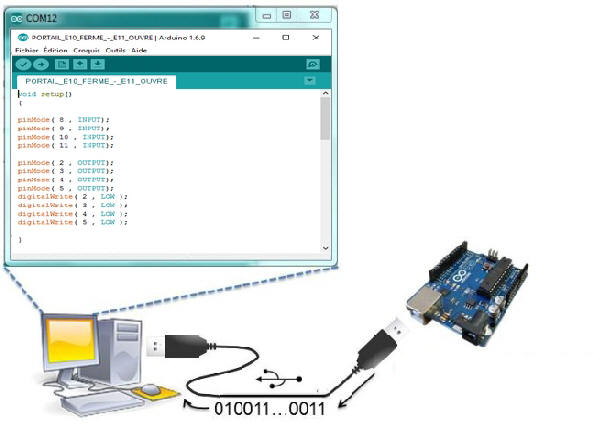

Validez une seule fois et attendez pour enregistrer correctement votre travail.
