DOMOTIQUE 4EMES - CONVERSION A/N- 1° PARTIE



DETECTER LA VARIATION DE LA LUMINOSITE AMBIANTE POUR ALLUMER AUTOMATIQUEMENT UN ECLAIRAGE LORSQUE LA LUMIERE PASSE EN DESSOUS D'UNE  CERTAINE VALEUR.  (Convertir un signale analogique en signal numérique.)

Noms des élèves du groupe     Classe ou groupe



Apprenons à câbler des circuits électriques et à faire des mesures…

Simple allumage – Circuit pile, interrupteur et une lampe.



EXPERIENCE n°1 : SUR L’ORDINATEUR :

Dans le menu Démarrer  à Technologie, lancez le logiciel


puis cliquez sur le bouton  pour réaliser le montage suivant :



Quels sont les deux états de fonctionnement possibles de la lampe ?
Interrupteur en position ouverte : lampe est
Interrupteur en position fermée :    lampe est



Ajoutez un voltmètre  en parallèle sur la lampe comme ci-dessous



Relevez la tension indiquée par le voltmètre :

Interrupteur en position ouverte : tension aux borne de la lampe = Volts
Interrupteur en position fermée :   tension aux borne de la lampe = Volts







EXPERIENCE n°2 : SUR LE BOITIER DE CABLAGE :

Etudions la conception de ce boîtier d’expérimentation :

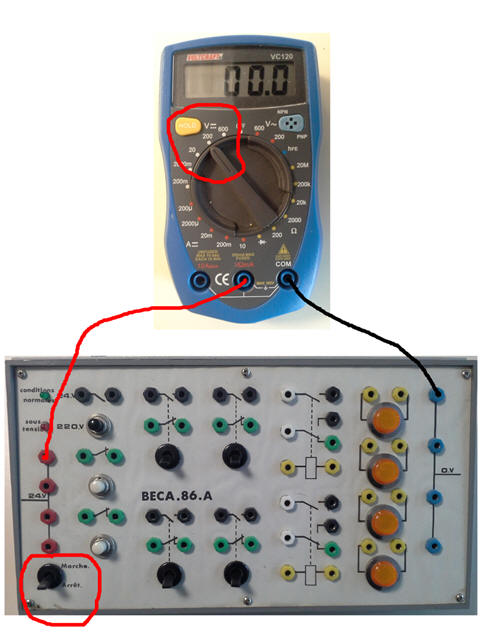

Mesurez avec le voltmètre bleu la tension d’alimentation fournie par le boitier

Attention au réglage du voltmètre !!! Tout mauvais réglage risque d’endommager l’appareil !!!





Quelle est la tension de fonctionnement de ce boitier ? : Tension =  Volts

Débranchez le voltmètre.





EXPERIENCE n°3 : SUR LE BOITIER DE CABLAGE « BECA.86.A »

Câblez le même montage que celui testé précédemment :




Quels sont les deux états de fonctionnement possibles de la lampe ?


Interrupteur en position ouverte     : la lampe est


Interrupteur en position fermée        : la lampe est

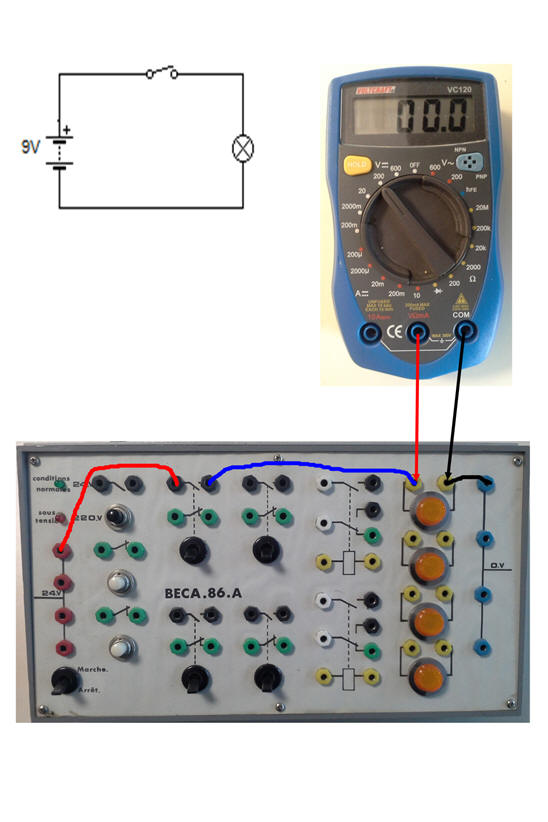

Utilisez le multimètre bleu réglé en voltmètre sur le calibre
200 V  et mesurez la tension aux bornes de la lampe		 Indiquez ici la valeur mesurée : U = Volts



Comparez avec les résultats obtenus avec le logiciel de simulation CrocPhys :





EXPERIENCE n°4 : SUR L’ORDINATEUR :

Réaliser la simulation d’un montage simple allumage avec 2 lampes en série et placez un voltmètre sur chaque lampe comme indiqué ci-dessous :



Que pensez-vous de l’éclairement des lampes ?



Etudions comment se répartit la tension aux bornes des deux lampes ?

Lorsque l’interrupteur est ouvert :  Sur la lampe 1 : U = Volts Sur la lampe 2 : U = Volts
Lorsque l’interrupteur est fermé   Sur la lampe 1 : U = Volts Sur la lampe 2 : U = Volts







EXPERIENCE n°5 : SUR LE BOITIER DE CABLAGE :

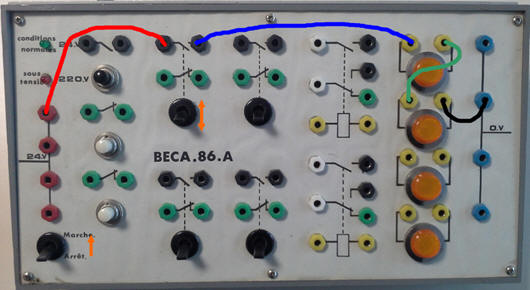

Câblez réellement le même montage testé précédemment :.















Que pensez-vous de l’éclairement des lampes ?

Etudions comment se répartit la tension aux bornes des deux lampes ?

Utilisez le multimètre bleu réglé en voltmètre sur le calibre 200 V  pour expliquer la répartition de la tension aux bornes des deux lampes

Lorsque l’interrupteur est ouvert    Sur la lampe 1 : U = Volts Sur la lampe 2 : U = Volts
Lorsque l’interrupteur est fermé   Sur la lampe 1 : U = Volts Sur la lampe 2 : U = Volts





Comparez avec les résultats obtenus avec le logiciel de simulation CrocPhys :



EXPERIENCE n°6 : SUR L’ORDINATEUR :

Réaliser la simulation d’un montage simple allumage avec 2 lampes en série et placez un voltmètre sur chaque lampe comme indiqué ci-dessous :





Etudions comment se répartit la tension aux bornes des trois lampes ?

Lorsque l’interrupteur est ouvert :  Sur la lampe 1 : U = V Sur la lampe 2 : U = V Sur la lampe 3 : U = V
Lorsque l’interrupteur est fermé    Sur la lampe 1 : U = V Sur la lampe 2 : U = V Sur la lampe 3 : U = V





EXPERIENCE n°7 : SUR LE BOITIER DE CABLAGE :

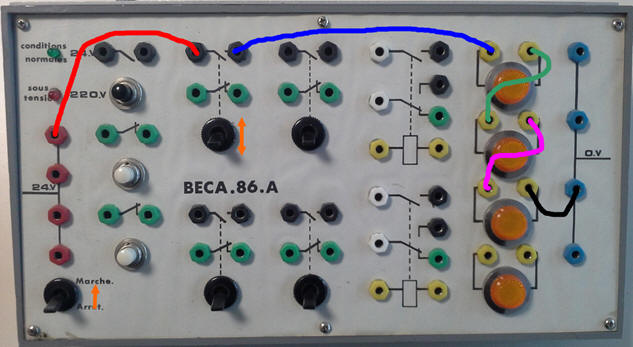

Câblez réellement le montage avec 3 lampes testé précédemment :.







Que pensez-vous de l’éclairement des lampes ?

Etudions comment se répartit la tension aux bornes des trois lampes ?

Utilisez le multimètre bleu réglé en voltmètre sur le calibre 200 V  pour expliquer la répartition de la tension aux bornes des deux lampes

Lorsque l’interrupteur est ouvert  :  Sur la lampe 1 : U =V Sur la lampe 2 : U = V Sur la lampe 3 : U = V
Lorsque l’interrupteur est fermé   Sur la lampe 1 : U = V Sur la lampe 2 : U = V Sur la lampe 3 : U = V





Comparez avec les résultats obtenus avec le logiciel de simulation CrocPhys :





Généralisons

Remplaçons les lampes par des composants électroniques nommés « résistances » ou « résistors »:

EXPERIENCE n°8 : SUR L’ORDINATEUR :

Remplaçons dans le dernier montage les lampes par des résistors et mesurons les tensions :



Comment se répartit la tension aux bornes des deux lampes ?

Etudions comment se répartit la tension aux bornes des trois résistances ?

Lorsque l’interrupteur est ouvert :  Sur la résistance 1 : U = V Sur la résistance 2 : U = V Sur la résistance 3 : U = V
Lorsque l’interrupteur est fermé    Sur la résistance 1 : U = V Sur la résistance 2 : U = V Sur la résistance 3 : U = V



La répartition de la tension se fait-elle de la même que sur les lampes ?

SYNTHESE :

Lorsque l’on place des résistors identiques en série dans un circuit électrique simple, la tension d’alimentation se répartit également sur les résistors. (Remplacez-les ? par les valeurs)



Quelle est la valeur ? de la tension aux bornes d'une des trois

 résistance  ? = Volts



 Quelle est la valeur ? qui divise la tension U :  ? = .







Validez une seule fois et attendez pour enregistrer correctement votre travail.
